Le schéma d’installation d’une pompe piscine Intex avec skimmer et prise balai déroute beaucoup de propriétaires au moment du premier montage. Les tuyaux se ressemblent, les buses aussi, et la notice livrée dans le carton ne montre pas toujours le raccordement de la prise balai. Comprendre le trajet de l’eau entre le bassin, la pompe et le filtre permet d’éviter les erreurs de branchement qui empêchent la filtration de démarrer.
Polarité des buses Intex : le piège que la notice n’explique pas assez
Sur les piscines Intex récentes, chaque buse percée dans la paroi du bassin porte un marquage. La buse marquée « + » correspond à l’aspiration (buse basse), celle marquée « – » correspond au refoulement (buse haute). Brancher le tuyau d’aspiration sur la buse « – » ou inversement bloque la circulation de l’eau.
Concrètement, si vous constatez que le préfiltre de la pompe reste vide après la mise en route, vérifiez d’abord ce branchement. Une inversion provoque un désamorçage immédiat, voire une cavitation dans le préfiltre. Le bruit est caractéristique : la pompe tourne, mais produit un gargouillement au lieu du ronronnement habituel.
Avant de raccorder quoi que ce soit, repérez physiquement les symboles « + » et « – » sur la paroi. Ils sont moulés dans le plastique, parfois peu visibles. Un coup de chiffon humide aide aux distinguer.
Trajet de l’eau : du skimmer Intex au refoulement en passant par le filtre
Pourquoi parler du trajet de l’eau avant de brancher les tuyaux ? Parce que visualiser le circuit complet évite de connecter un élément au mauvais endroit. Voici le parcours, dans l’ordre :
- L’eau entre dans le skimmer (fixé sur la paroi du bassin, côté aspiration « + »). Le skimmer retient les feuilles, insectes et débris flottants grâce à son panier amovible.
- Un tuyau souple relie la sortie du skimmer à l’entrée de la pompe. La pompe aspire l’eau et la pousse vers le filtre (filtre à sable ou filtre à cartouche selon le modèle).
- L’eau traverse le média filtrant, qui retient les particules fines. Elle ressort propre par la sortie du filtre.
- Un second tuyau ramène l’eau filtrée vers la buse de refoulement (« -« ) percée dans la paroi du bassin.
Ce circuit forme une boucle fermée. L’eau circule toujours du « + » vers le « -« , en passant par la pompe puis le filtre. Toute dérivation (prise balai, par exemple) s’insère sur ce même circuit d’aspiration.

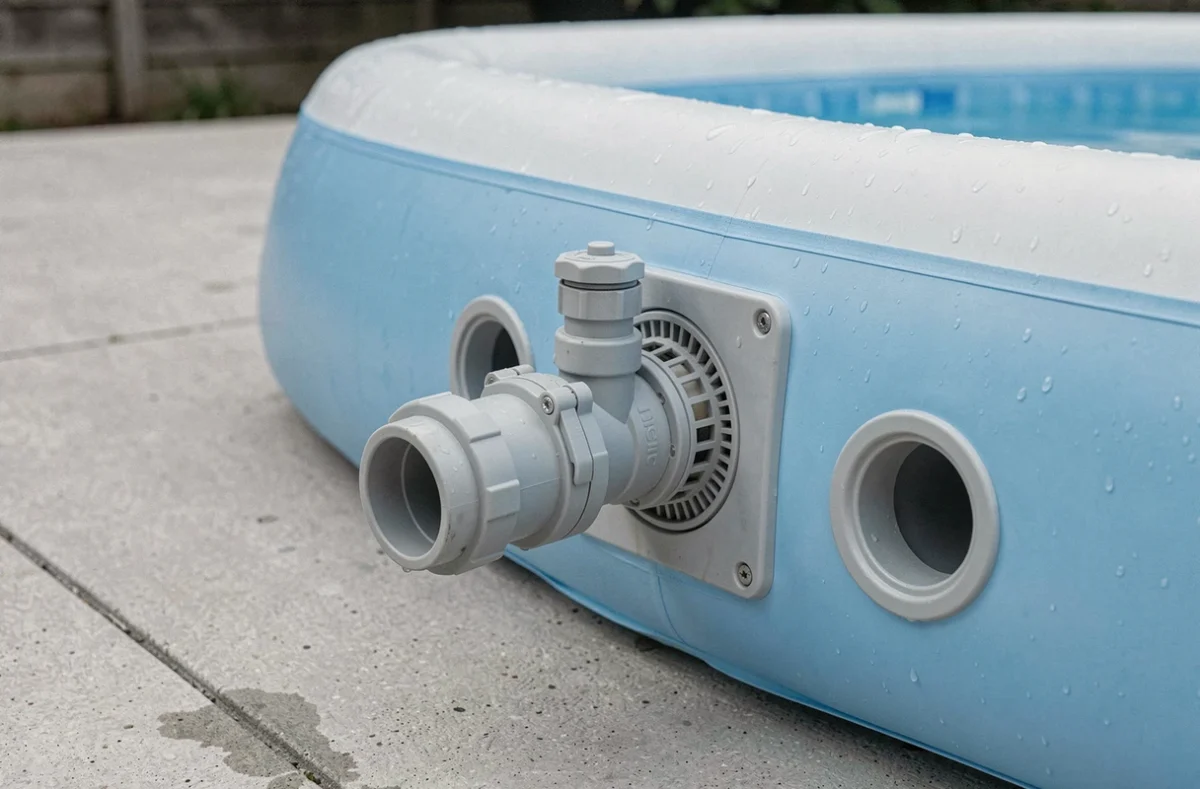

Raccorder la prise balai sur une pompe piscine Intex
La prise balai (ou prise aspirateur) est un point d’aspiration supplémentaire. Elle sert à brancher un balai aspirateur manuel ou un robot hydraulique pour nettoyer le fond du bassin. Sur une piscine Intex hors-sol, elle n’est pas toujours fournie d’origine.
Où se place la prise balai dans le schéma
La prise balai se raccorde sur le circuit d’aspiration, en parallèle du skimmer. En pratique, vous avez deux options :
La première consiste à brancher le tuyau du balai directement dans le trou d’aspiration du skimmer, en retirant le panier. L’aspiration passe alors par le skimmer lui-même. C’est la méthode la plus courante sur les modèles Intex, car elle ne nécessite aucun perçage supplémentaire.
La seconde, réservée aux installations un peu plus élaborées, utilise un adaptateur de paroi dédié. Cet adaptateur crée un second point d’aspiration indépendant du skimmer. Le tuyau du balai s’y connecte, et l’eau aspirée rejoint la pompe par un raccord en T ou un collecteur.
Diamètre des tuyaux : une compatibilité à vérifier
Les pompes Intex utilisent des raccords de diamètre spécifique, souvent en 32 mm ou en 38 mm selon le modèle. Vérifiez le diamètre de vos raccords avant d’acheter un tuyau de prise balai. Un tuyau de 38 mm ne s’emboîte pas sur un raccord de 32 mm sans adaptateur, et un raccord mal ajusté provoque des prises d’air qui désamorcent la pompe.
Les colliers de serrage Intex (fournis avec la pompe) doivent être serrés à la main, sans pince. Un serrage excessif déforme le plastique et crée des fuites.
Sécurité électrique du branchement pompe Intex
Un point souvent négligé dans les schémas d’installation concerne le raccordement électrique de la pompe. Brancher une pompe de piscine sur une rallonge ou une multiprise est à proscrire. La pompe doit être connectée à une prise extérieure fixe et étanche, protégée par un dispositif différentiel de 30 mA maximum.
Cette prise doit se trouver à bonne distance du bord du bassin. La réglementation électrique autour des piscines impose une zone de sécurité pour éviter tout risque d’électrocution. Les rallonges domestiques, même étanches en apparence, ne garantissent pas cette protection en cas de projection d’eau ou de contact accidentel.
Si votre installation ne dispose pas d’une prise adaptée à proximité, faites intervenir un électricien pour poser une prise dédiée avec protection différentielle.
Filtration Intex avec filtre à sable : ce qui change dans le schéma
Vous avez un groupe de filtration à sable plutôt qu’un filtre à cartouche ? Le trajet de l’eau reste identique, mais le filtre à sable ajoute une vanne multivoies (souvent 6 positions) entre la pompe et la cuve.
Pour la filtration normale, la vanne se place sur « Filtration ». L’eau descend dans le sable, les impuretés restent piégées, et l’eau propre remonte par le tube central avant de retourner au bassin.
Le contre-lavage (backwash) inverse le flux dans le filtre pour évacuer les saletés accumulées dans le sable. Pendant cette opération, l’eau sale part vers l’évacuation (et non vers le bassin). Le niveau de la piscine baisse légèrement, ce qui est normal.
Quand vous branchez un balai aspirateur sur un filtre à sable, placez la vanne sur « Filtration » pour un nettoyage classique, ou sur « Égout » si le fond du bassin contient beaucoup de sédiments (algues mortes après un traitement, par exemple). En position « Égout », l’eau aspirée part directement sans passer par le sable, ce qui évite de colmater le filtre.
Erreurs fréquentes sur le schéma d’installation Intex
- Inverser les buses « + » et « – » : la filtration ne démarre pas, la pompe cavite.
- Oublier de remplir le préfiltre d’eau avant la mise en route : un démarrage à sec endommage la turbine.
- Utiliser un tuyau de diamètre inadapté sans adaptateur : prise d’air, désamorçage permanent.
- Placer la pompe plus haut que le niveau d’eau du bassin : la pompe perd son amorçage dès l’arrêt et peine à redémarrer.
Sur les piscines hors-sol Intex, la pompe et le filtre se posent au sol, à côté du bassin. Le groupe de filtration doit rester sous le niveau d’eau pour que l’amorçage se fasse naturellement par gravité. Un support surélevé complique le circuit sans aucun bénéfice.
La distance entre la pompe et le bassin joue aussi : plus le tuyau est long, plus la pompe perd en débit. Placez le groupe de filtration au plus près de la paroi, idéalement à moins d’un mètre des buses.
